Branchement d’un interrupteur simple allumage, pas à pas

Ce que fait un interrupteur simple

Un interrupteur simple allumage ouvre ou ferme un seul chemin. Le courant arrive du tableau par la phase, traverse l’interrupteur quand il est fermé, puis repart vers le luminaire par un fil appelé retour lampe. Le neutre et la terre, eux, vont directement au luminaire sans passer par l’interrupteur. Couper la phase garantit que la douille n’est plus sous tension quand la lampe est éteinte.

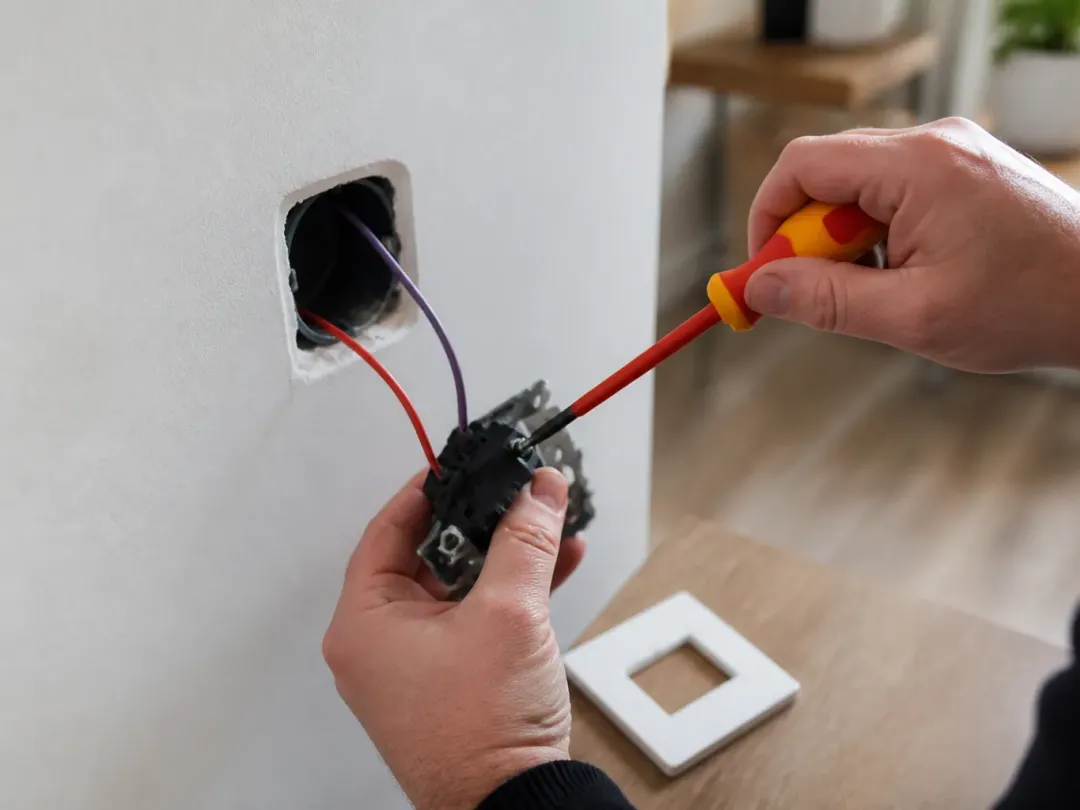

Au dos du mécanisme, deux bornes suffisent : L pour la phase et 1 pour le retour lampe, selon le repérage du fabricant. Beaucoup d’interrupteurs vendus aujourd’hui sont des va-et-vient à trois bornes ; ils font aussi office d’interrupteur simple, on laisse alors la borne 2 libre.

Voir la démonstration

Quels fils trouver dans la boîte

Pour le cas à trois bornes, notre page consacrée au schéma va-et-vient détaille le rôle des navettes.

Les couleurs ne suffisent pas

La norme n’impose que deux couleurs : le bleu clair pour le neutre, le vert et jaune pour la terre. Phase et retour lampe peuvent être de toute autre couleur, à condition d’éviter le bleu, le vert, le jaune et le vert-jaune. Les fabricants représentent souvent la phase en rouge et le retour lampe en violet ou orange. Dans un logement ancien, ces conventions n’étaient pas toujours suivies. Le repère fiable reste la borne sur laquelle chaque fil était serré, d’où la photo avant démontage.

Interrupteur lumineux ou interrupteur témoin

Deux produits se ressemblent et se câblent différemment. L’interrupteur lumineux porte un petit voyant de repérage dans le noir ; il se branche comme un modèle ordinaire, phase sur L et retour lampe sur 1. L’interrupteur témoin signale que la lampe commandée est allumée, par exemple pour un éclairage de cave ou d’extérieur. Selon la notice du fabricant, il demande un neutre raccordé sur une borne N. Si la boîte ne contient que deux fils, ce modèle ne fonctionnera pas sans ajout d’un conducteur, un travail d’électricien.

Même remarque pour les interrupteurs connectés et les variateurs : le fabricant indique que certains exigent le neutre. Vérifiez-le sur la notice avant de choisir le produit.

Le circuit derrière l’interrupteur

L’interrupteur n’est qu’un maillon du circuit d’éclairage. D’après la norme, ce circuit compte au plus 8 points lumineux protégés par un disjoncteur de 16 A, en conducteurs de 1,5 mm². Vous ne modifiez rien de tout cela en changeant un interrupteur, mais c’est une bonne raison de ne pas ajouter de point lumineux de votre propre chef. Pour la hauteur de pose, entre 0,90 m et 1,30 m, voyez la page sur la hauteur des prises et interrupteurs.

Quand refermer et appeler un électricien

Le remplacement à l’identique est à la portée d’un débutant soigneux. Tout le reste ne l’est pas : déplacer l’interrupteur, en ajouter un, créer un point lumineux, transformer un simple allumage en va-et-vient. Même chose si le VAT détecte une tension après coupure, si vous trouvez un neutre raccordé sur la borne d’un interrupteur simple, des fils sans isolant ou une boîte qui a chauffé. Confiez ces interventions à un installateur qualifié.
