Ce que la norme NF C 15-100 exige d’un tableau électrique

À quelles installations s’applique la norme

La NF C 15-100 vise les installations neuves et celles qui sont entièrement rénovées. Un tableau plus ancien peut donc différer des règles actuelles sans être hors la loi pour autant. La norme a été réorganisée en une série de documents, la version 2024 étant entrée en vigueur le 1er septembre 2025 ; elle introduit notamment le différentiel de type F et les dispositifs de protection contre les défauts d’arc.

L’âge du tableau compte surtout à la vente ou à la location. Service-public.fr indique qu’un diagnostic de l’installation intérieure d’électricité est obligatoire quand elle a plus de 15 ans. Il doit dater de moins de 3 ans pour une vente et de moins de 6 ans pour une location.

Hauteur et emplacement

Le tableau se place entre 0,90 m et 1,80 m au-dessus du sol fini. Pour que les personnes âgées ou handicapées puissent l’atteindre, ses organes de manœuvre doivent se trouver entre 0,90 m et 1,30 m. Il prend place dans la gaine technique logement (GTL), elle-même située dans l’espace technique électrique du logement (ETEL), près d’une entrée ou dans un local annexe directement accessible.

Beaucoup de guides confondent GTL et ETEL. La GTL est la gaine qui porte les équipements ; l’ETEL est l’espace réservé autour, un peu plus profond.

Ce que contient un tableau conforme

On y trouve les interrupteurs différentiels, les disjoncteurs divisionnaires, les peignes de raccordement et un bornier de terre. Une maison compte au moins deux interrupteurs différentiels 30 mA, l’un de type AC, l’autre de type A. Chaque circuit a sa propre protection. Pour l’éclairage, 8 points lumineux au plus sous 16 A en 1,5 mm² ; pour les prises, 8 au plus sous 16 A en 1,5 mm², ou 12 sous 20 A en 2,5 mm². Depuis la série 2024, chaque point de recharge de véhicule électrique dispose d’un circuit spécialisé protégé par un différentiel 30 mA au moins de type A.

À quoi servent les différentiels

Le disjoncteur divisionnaire protège un circuit contre les surcharges et les courts-circuits. L’interrupteur différentiel surveille autre chose : une fuite de courant, par exemple vers une personne qui touche un appareil en défaut. Sa sensibilité de 30 mA vise la protection des occupants contre les chocs électriques. Il fonctionne avec la prise de terre, d’où le contrôle, lors du diagnostic, d’un différentiel adapté à la terre du logement.

Ce que regarde le diagnostic

Pour une vente ou une location, le diagnostiqueur examine notamment l’appareil général de commande et de protection et son accessibilité, la présence d’un différentiel de sensibilité adaptée à la prise de terre, une protection contre les surintensités adaptée à la section des fils, la liaison équipotentielle de la salle d’eau, et les matériels dangereux ou conducteurs non protégés, selon service-public.fr. Le rapport décrit l’état de l’installation ; il ne fixe pas de liste de travaux. Un électricien vous dira ce qu’il faut reprendre en priorité.

Norme et attestation de conformité

Pour une installation neuve, l’électricien remet une attestation de conformité visée par le Consuel avant la mise en service. C’est une raison de plus pour confier la création ou le remplacement complet d’un tableau à un professionnel : le travail se contrôle par écrit.

Le repérage des circuits

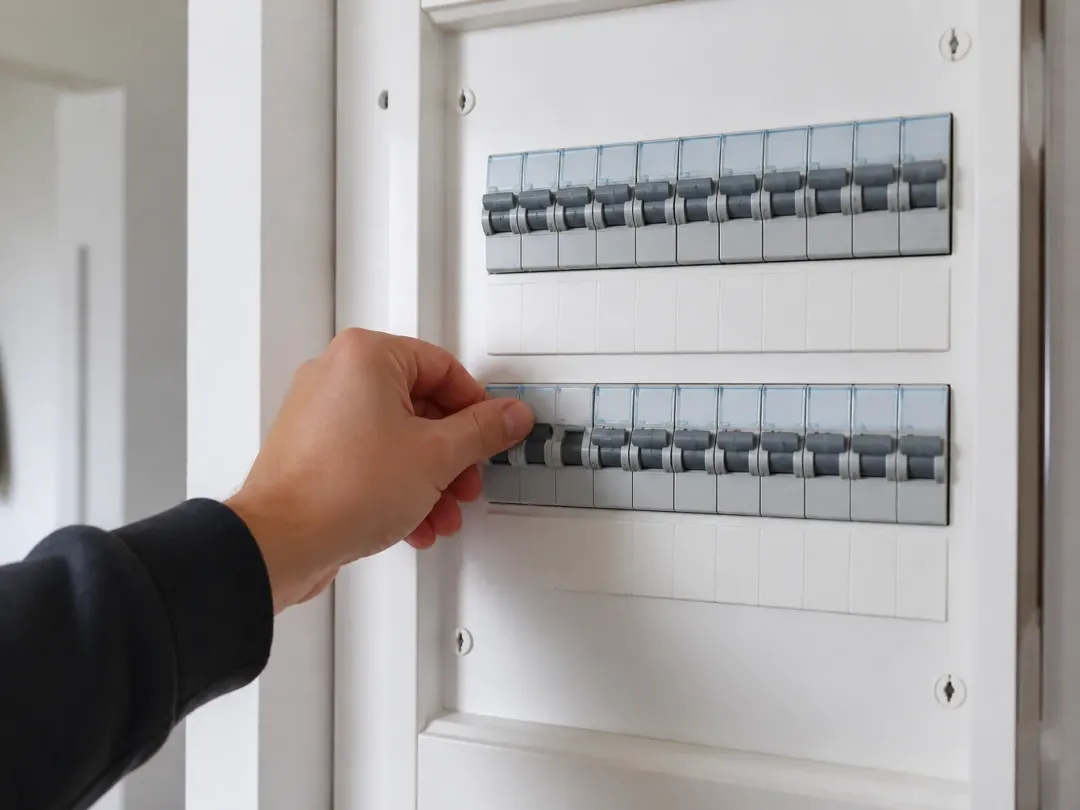

Chaque disjoncteur doit être clairement identifié par un nom ou un symbole, avec des étiquettes durables et lisibles, mises à jour à chaque modification. Ce repérage se refait sans outil ni ouverture du coffret : abaissez un disjoncteur divisionnaire, notez ce qui s’éteint, réarmez, puis passez au suivant. Les manettes sont prévues pour cela.

Ce qui revient à l’électricien

Retirer le capot, remplacer un disjoncteur, ajouter un différentiel ou un circuit, déplacer le tableau : ces travaux se font sous tension potentielle, au plus près de l’arrivée du courant. Faites appel à un installateur qualifié pour toute intervention sur l’installation. Ne touchez jamais au compteur ni au disjoncteur de branchement. À la fin du chantier, demandez à l’électricien de mettre à jour les étiquettes et de vous laisser le schéma du tableau. Pour les gestes permis, en aval du tableau, voyez nos tutoriels sur le branchement d’une prise et celui d’un interrupteur.
