Branchement d’une prise de courant existante, étape par étape

Les trois fils d’une prise 2P+T

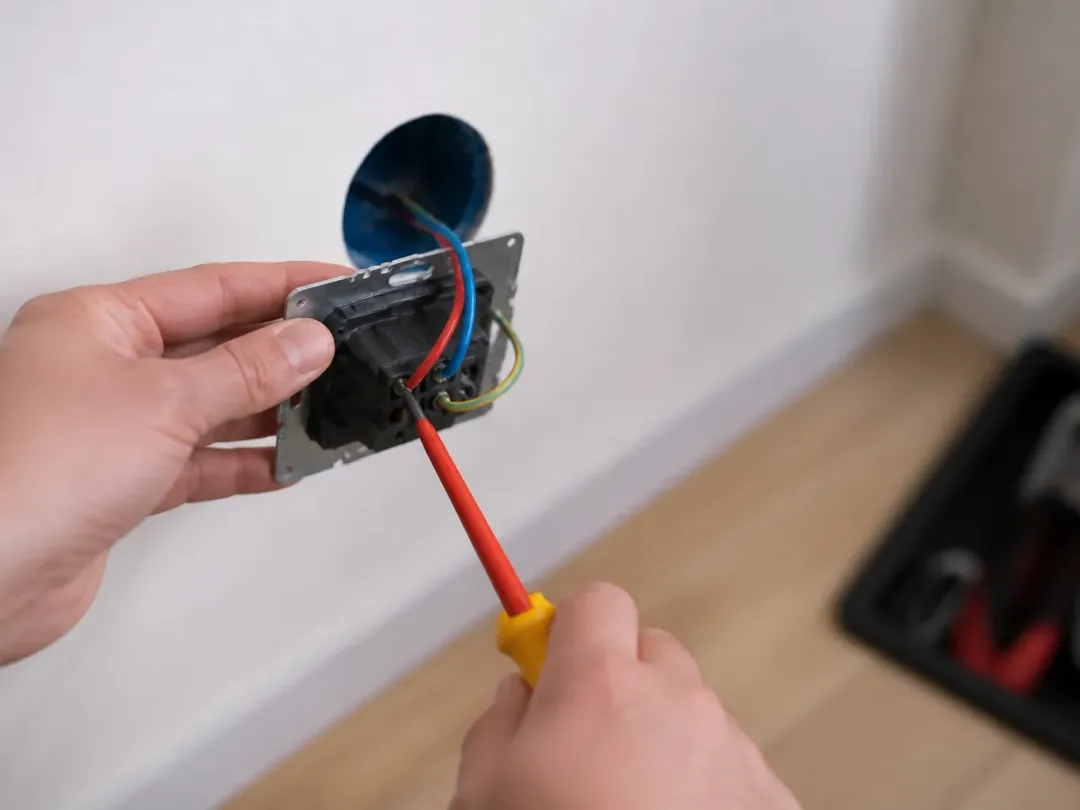

Une prise 2P+T porte deux alvéoles et une broche de terre. Elle reçoit trois conducteurs. La norme NF C 15-100 impose deux couleurs : le neutre en bleu clair et la terre en vert et jaune. La phase peut être de toute autre couleur, sauf bleu, vert, jaune ou vert-jaune ; on la trouve souvent en rouge, noir ou marron. Les bornes sont repérées sur le mécanisme : L pour la phase, N pour le neutre, et le symbole de terre.

De quel côté va la phase ?

C’est une question fréquente. Dans les sources que nous avons lues, rien n’impose un côté plutôt que l’autre : suivez les repères L et N gravés sur la prise et la notice du fabricant. Les erreurs qui comptent sont l’inversion de la terre avec un autre conducteur et la connexion mal serrée.

Le repiquage : deux fils dans une borne

Dans beaucoup de logements, une prise en alimente une autre. Deux fils partagent alors la même borne, l’un qui arrive du tableau et l’autre qui repart. Si vous n’en rebranchez qu’un, les prises situées après cessent de fonctionner. Reproduisez le montage à l’identique et vérifiez que la prise neuve accepte deux conducteurs par borne, ce que précise sa notice.

Une prise simple, pas une double

La norme compte les socles de prise selon la règle du « 1 pour 1 ». Un circuit protégé par un disjoncteur de 16 A en 1,5 mm² accepte au plus 8 prises ; en 2,5 mm² sous 20 A, au plus 12. Remplacer une prise simple par un bloc double ajoute donc un point au circuit. Tant que vous ne connaissez pas le nombre de prises de la ligne ni la section des fils, restez sur un remplacement à l’identique.

Choisir la prise de remplacement

Prenez une prise 2P+T du même calibre que l’ancienne, en général 16 A pour une prise d’usage courant. Deux familles de bornes existent : à vis, que l’on serre au tournevis, et automatiques, où le fil s’enfonce et se libère par un poussoir. Les deux conviennent, à condition que la notice accepte la section de vos fils et, en cas de repiquage, deux conducteurs par borne. Vérifiez aussi que le support se fixe sur votre boîte, par vis ou par griffes. Une ancienne prise noircie, fondue ou qui sentait le chaud a chauffé. Changez-la et faites contrôler le circuit par un électricien.

Quand ce n’est plus un remplacement

Ajouter une prise, en déplacer une, alimenter une nouvelle pièce ou tirer un câble depuis le tableau : ces travaux touchent au circuit et relèvent d’un électricien qualifié. Il en va de même si la boîte ne contient pas de fil de terre, si les isolants s’effritent ou si l’installation paraît ancienne. Pour la hauteur de pose, du sol comme du plan de travail, voyez notre page sur la hauteur des prises et interrupteurs. Le rôle du tableau et de ses différentiels est expliqué sur la page consacrée au tableau électrique aux normes.
