Cheville pour béton : nylon, vis à béton ou scellement
Dans un béton plein, la cheville pour béton en nylon suffit pour la plupart des objets de la maison ; la vis à béton sans cheville prend le relais pour les charges lourdes et les fixations démontables. Dans tous les cas, le diamètre du foret, la profondeur du trou et le dépoussiérage font la tenue.
Au crayon : Sylvain Queyrel, responsable de la rédaction, ancien menuisier agenceur, rubrique murs et plafonds · page vérifiée le
Les critères qui départagent
| Critère | Ce qu’il faut regarder |
|---|---|
| Le support réel | Béton plein, brique pleine, bloc creux ou béton cellulaire : une même cheville nylon passe de 65 daN dans le béton à 3 daN dans un béton cellulaire léger, d’après la fiche d’un fabricant. |
| La charge et sa direction | Les notices donnent des charges admissibles ou des charges limites de service, en traction et en cisaillement ; un objet en porte-à-faux travaille surtout en traction. |
| Le diamètre de perçage | Cheville nylon : foret du diamètre de la cheville. Vis à béton : foret du diamètre indiqué par sa désignation, la vis taille elle-même son filet. |
| La profondeur | Le trou est plus profond que la cheville pour loger la poussière ; la notice fixe la profondeur minimale. |
| Les distances aux bords | Trop près d’un angle, le béton éclate : 35 mm au moins pour une petite cheville nylon, davantage pour les gros diamètres. |
| Démontage | La vis à béton se dévisse et, selon une fiche consultée, peut être desserrée puis resserrée au plus deux fois de 20 mm pour caler une pièce. |
Cheville nylon, vis à béton ou goujon
La cheville nylon à expansion est la fixation courante du béton plein : la vis écarte la cheville contre la paroi du trou. La vis à béton sans cheville fonctionne autrement : son filet coupant taille son propre taraudage dans le béton, sans effet d’expansion, ce qui autorise des entraxes et des distances aux bords réduits. Le goujon d’ancrage métallique et le scellement chimique se réservent aux charges lourdes et aux supports difficiles ; ils se posent strictement selon leur notice.
Poser une cheville nylon dans du béton

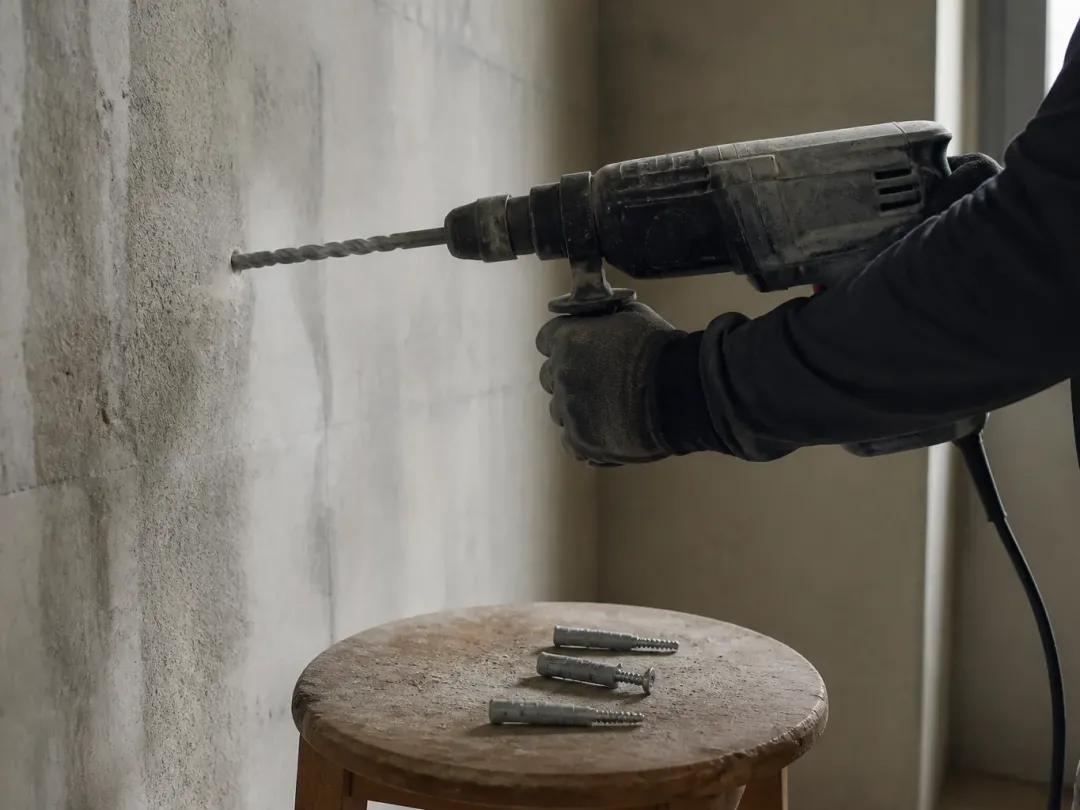

Percez au diamètre de la cheville, à la perceuse à percussion ou au perforateur. La fiche technique d’une cheville nylon courante donne, pour la taille 6 × 30 mm, une profondeur de perçage d’au moins 40 mm et une vis de 4 à 5 mm ; pour la taille 8 × 40 mm, 50 mm de profondeur et une vis de 4,5 à 6 mm. Soufflez ou aspirez la poussière, enfoncez la cheville au ras, présentez l’objet et vissez jusqu’au serrage : la cheville doit être ancrée sur toute sa longueur.
Charges indicatives d’une cheville nylon
Les valeurs ci-dessous viennent de la fiche d’un fabricant, en daN (1 daN vaut à peu près 1 kg), pour une cheville ancrée dans le matériau et non dans un joint de mortier. Elles ne se transposent pas à une autre marque.
| Support | Cheville de 6 | Cheville de 8 | Cheville de 10 |
|---|---|---|---|
| Béton C20/25 ou plus | 65 | 70 | 120 |
| Brique pleine | 30 | 60 | 65 |
| Béton cellulaire léger (G2) | 3 | 4 | 9 |
L’écart avec le béton cellulaire saute aux yeux : dans ce matériau tendre, il faut une cheville conçue pour lui. Les joints de mortier d’un mur en blocs tiennent moins bien que les blocs eux-mêmes ; percez dans le bloc.
La vis à béton sans cheville
Sur la fiche technique d’une vis à béton de fabricant, la désignation donne le diamètre de perçage : une vis de taille 8 se pose dans un trou de 8 mm. La profondeur d’ancrage va de 50 à 65 mm pour cette taille, et le trou doit dépasser l’ancrage de 10 mm s’il est nettoyé. Pour un trou percé verticalement, la même fiche admet de ne pas nettoyer à condition d’approfondir le trou de trois fois le diamètre, pour que la poussière tombe au fond. Dans un béton fissuré C20/25, cette vis de taille 8 ancrée à 50 mm affiche une charge limite de service de 290 daN en traction, avec 35 mm d’entraxe et de distance au bord au minimum.
Béton fissuré ou non fissuré
Les fiches de fixations lourdes donnent deux séries de valeurs, pour le béton non fissuré et pour le béton fissuré, et la vis consultée est évaluée pour les deux. Pour la même vis, la charge admise en traction peut doubler en béton non fissuré : 590 daN au lieu de 290 daN dans l’exemple ci-dessus. En rénovation, on ignore souvent l’état du béton : retenez la valeur en béton fissuré, la plus prudente. Pour un doublage en plaques posé devant le mur, la fixation traverse la plaque et s’ancre dans le béton, comme expliqué dans cheville pour placo.
Avant de prendre l’outil
- Avant de percer, repérez câbles et canalisations au détecteur ; ne percez jamais à l’aplomb d’une prise ou d’un interrupteur. En cas de doute, coupez le circuit au disjoncteur et vérifiez l’absence de tension.
- Portez lunettes et masque : la poussière de béton contient de la silice cristalline, que l’INRS classe parmi les poussières aux effets spécifiques.
- Dans un logement dont le permis date d’avant le 1er juillet 1997, ne percez pas un matériau douteux (conduit, plaque, dalle) sans savoir s’il contient de l’amiante.
- Pour un garde-corps, un auvent ou toute fixation dont la rupture met des personnes en danger, suivez strictement la notice et l’évaluation technique du produit, ou confiez le travail à un professionnel.
Les questions de l’atelier
Comment mettre une cheville dans du béton ?
Percez au diamètre de la cheville et un peu plus profond qu’elle, aspirez la poussière, enfoncez la cheville au ras du mur, puis vissez à travers l’objet jusqu’au serrage.
Quelle vis pour fixer dans du béton ?
Avec une cheville nylon, une vis du diamètre indiqué sur sa notice (4 à 5 mm pour une cheville de 6). Sans cheville, une vis à béton, posée dans un trou au diamètre de sa désignation.
Quel ancrage choisir pour le béton ?
Cheville nylon pour les objets courants, vis à béton pour les charges lourdes et démontables, goujon ou scellement chimique pour les cas que la notice couvre. Le bon choix dépend du support et de la charge, pas d’un modèle universel.
Quelle est la charge maximale d’une cheville dans le béton ?
D’après les fiches de fabricants consultées, de 65 à 120 daN environ pour une cheville nylon de 6 à 10 mm dans un béton C20/25, et plusieurs centaines de daN pour une vis à béton. La notice de votre fixation fait foi.
