Quelle cheville pour placo selon le poids à fixer
La cheville pour placo se choisit d’après le poids de l’objet, l’épaisseur du parement et la façon dont la charge tire sur le mur. Au-delà de 30 kg, aucune cheville seule ne suffit : le DTU impose de reporter la charge sur l’ossature.
Au crayon : Nadège Fourcassié, rédactrice, ancienne conductrice de travaux en rénovation, rubrique murs et plafonds · relecture technique : Sylvain Queyrel, responsable de la rédaction · page vérifiée le
Les critères qui départagent
| Critère | Ce qu’il faut regarder |
|---|---|
| Le poids de l’objet | Trois seuils fixés par le NF DTU 25.41 : 10 kg, 30 kg, puis renvoi obligatoire à l’ossature au-delà. |
| L’épaisseur du parement | Une plaque BA13 ou deux plaques superposées ne donnent pas les mêmes résistances ; la cheville doit être prévue pour cette épaisseur. |
| Le sens de l’effort | Un cadre plaqué au mur tire vers le bas (cisaillement) ; une étagère profonde ou un bras de téléviseur arrache vers l’avant (traction), bien plus exigeant. |
| La profondeur de l’objet | Plus le centre de gravité est loin du mur, plus le moment de renversement est grand ; au-delà de 30 daN.m localisés, l’ossature doit être renforcée. |
| Mur ou plafond | Au plafond, tout l’effort est en traction : le guide du DTU prévoit des renforts pour les charges suspendues dès 2 kg. |
| La pose | Une cheville à expansion métallique s’ouvre à la pince à expansion ; ouverte à la vis, elle abîme la plaque et perd sa résistance. |
Les chevilles pour plaque de plâtre

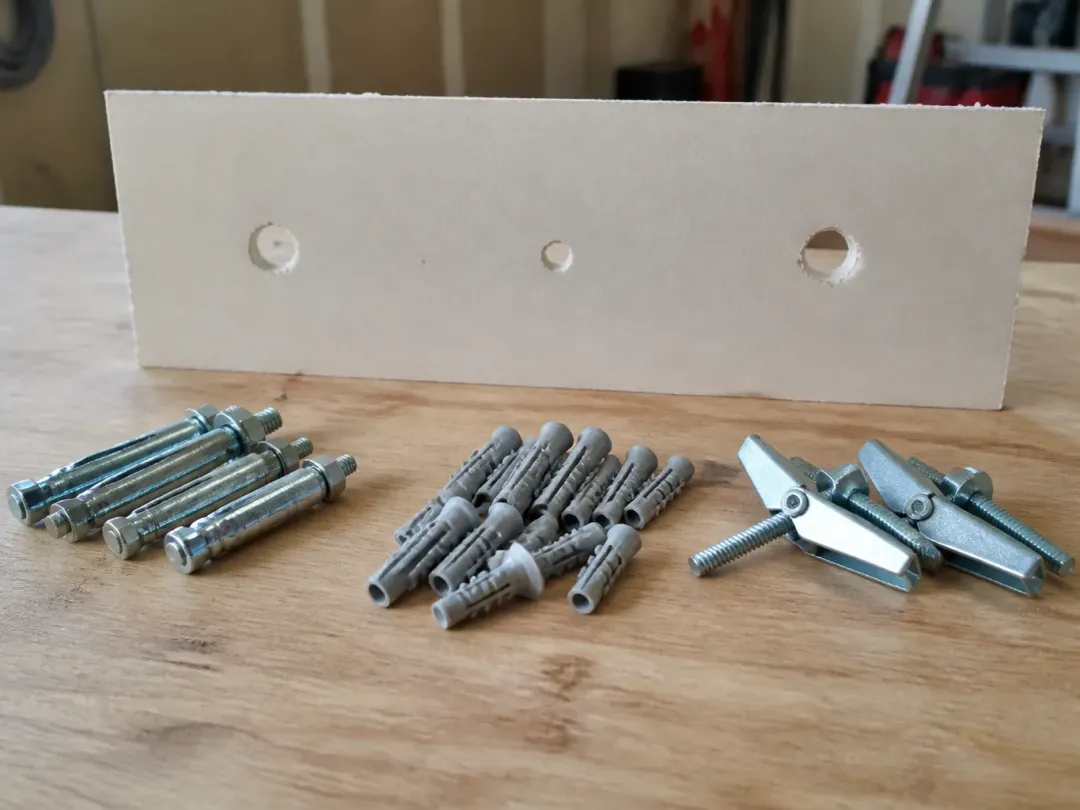

Quatre familles couvrent l’essentiel des fixations dans une cloison ou un doublage en plaques de plâtre. La cheville métallique à expansion (souvent appelée molly) s’écrase derrière la plaque en formant des ailettes. La cheville plastique à expansion fonctionne sur le même principe, avec une tenue plus faible. La cheville autoforeuse, en métal ou en nylon, se visse directement dans la plaque sans perçage, pour les objets légers. La cheville à bascule passe par le trou puis pivote à plat derrière la plaque. Pour les cadres et petits objets, les crochets X, plantés au marteau, complètent la liste.
Charges indicatives en BA13
La fiche conseil n° 17 des industries du plâtre publie les résistances recommandées par les fabricants de chevilles, en daN (1 daN vaut à peu près 1 kg). Ce sont des fourchettes par cheville, pour des applications à risque modéré.
| Cheville | Une BA13 : traction | Une BA13 : cisaillement | Deux BA13 : traction | Deux BA13 : cisaillement |
|---|---|---|---|---|
| Métallique à expansion | 15 à 20 | 30 à 50 | 20 à 30 | 50 à 80 |
| Plastique à expansion | 10 à 15 | 15 à 20 | 15 à 30 | 15 à 20 |
| Autoforeuse | 5 à 10 | 10 à 15 | 10 à 15 | 10 à 15 |
| À bascule | 20 à 25 | non donné | 20 à 50 | non donné |
Ces chiffres ne s’additionnent pas avec les règles du DTU : même si quatre chevilles cumulent plus de 30 daN, une charge de plus de 30 kg doit être reportée sur l’ossature. Les valeurs de votre cheville se lisent sur sa notice ; les fourchettes ci-dessus servent à comprendre les écarts entre familles.
Traction, cisaillement et moment de renversement
La fiche distingue deux efforts. Le cisaillement tire parallèlement au mur, comme le poids d’un miroir plaqué. La traction arrache la cheville vers l’avant, comme une étagère chargée en bout. Les deux résistances ne se cumulent pas, et quand l’effort forme un angle de plus de 30° avec la plaque, la fiche le compte entièrement comme une traction. Le moment de renversement se calcule en multipliant le poids par la distance entre son centre de gravité et la cloison : un meuble de 20 kg dont le centre est à 30 cm du mur donne 6 daN.m. Au-delà de 30 daN.m pour une charge localisée ou de 15 daN.m par mètre pour une charge filante, l’ossature doit être renforcée.
Fixer lourd dans du placo
Pour un meuble haut, une bibliothèque murale ou un téléviseur sur bras articulé, la solution passe par l’ossature. En travaux neufs, on intègre avant fermeture un renfort en bois massif d’au moins 25 mm d’épaisseur et 150 mm de hauteur, fixé aux montants : la pose est décrite dans poser du placo. Sur un doublage existant, une tige filetée traverse la plaque et se scelle dans le mur porteur derrière ; la cheville se choisit alors pour ce support, comme expliqué dans cheville pour béton. La fiche précise que le support arrière ne reprend pas le cisaillement : on retient la valeur de la plaque, et une cale tubulaire évite d’écraser le parement.
Et au plafond
Un plafond en plaques ne travaille qu’en traction et vibre au moindre choc. Le guide du NF DTU 25.41 édité par les industriels du plâtre demande des renforts pour les charges suspendues de plus de 2 kg. Pour un luminaire lourd ou un ventilateur de plafond, la fixation se fait dans la structure au-dessus ou dans un renfort posé entre les fourrures. Si un trou d’ancienne cheville reste à combler, voyez reboucher un trou dans du placo.
Avant de prendre l’outil
- Avant de percer, repérez les montants, les gaines électriques et les canalisations au détecteur ; en cas de doute près d’une prise ou d’un interrupteur, coupez le circuit au disjoncteur et vérifiez l’absence de tension.
- Ne cumulez pas la résistance en traction et en cisaillement : le calcul se fait sur l’effort le plus défavorable.
- Respectez les charges et le mode de pose de la notice du fabricant de chevilles.
- Pour un lavabo, un chauffe-eau ou un WC suspendu, suivez les prescriptions des DTU et du fabricant de l’appareil : ce ne sont pas des charges pour chevilles seules.
Les questions de l’atelier
Quel type de cheville pour du placo ?
Une cheville conçue pour plaque de plâtre : métallique à expansion, plastique à expansion, autoforeuse ou à bascule selon le poids, adaptée à l’épaisseur du parement.
Quelle fixation choisir pour le placo ?
La cheville métallique à expansion et la cheville à bascule donnent les résistances les plus élevées en BA13 d’après la fiche des industries du plâtre ; au-delà de 30 kg, seul le renvoi à l’ossature est admis.
Comment fixer quelque chose de lourd dans du placo ?
En reportant la charge sur un renfort bois fixé aux montants, ou sur le mur porteur derrière un doublage par tige filetée. La plaque seule ne porte pas plus de 30 kg.
Quel poids peut supporter une cheville à placo ?
Sur une BA13, de 5 à 25 daN en traction et de 10 à 50 daN en cisaillement selon le type, d’après les valeurs de fabricants reprises par les industries du plâtre. La notice de votre cheville fait foi.
