Poser une étagère sur crémaillère murale, pas à pas

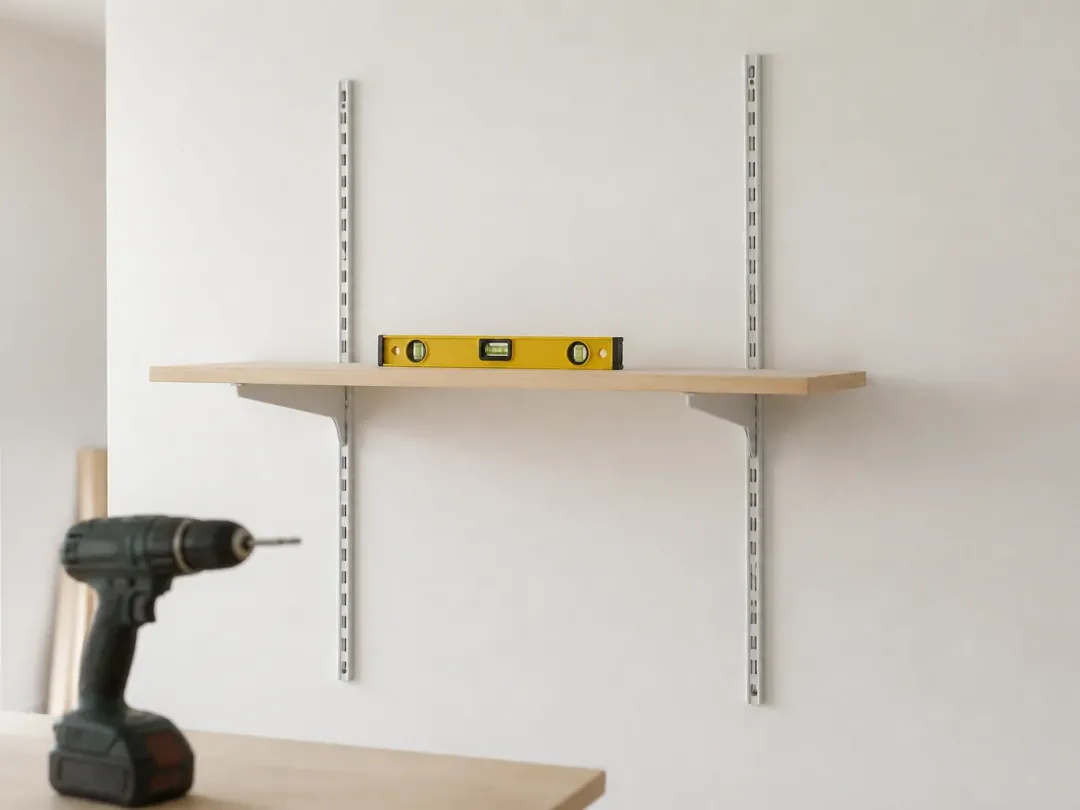

Une étagère sur crémaillère tient sur des rails vissés au mur, dans lesquels s’accrochent des consoles réglables en hauteur. Elle tient si les rails sont d’aplomb et si les chevilles conviennent au mur.
Au crayon : Sylvain Queyrel, responsable de la rédaction, ancien menuisier agenceur, rubrique bois et terrasse · page vérifiée le
Niveau requis Débutant
Dans la caisse à outils
- Perceuse, avec fonction percussion pour le béton
- Forets pour la maçonnerie, le bois et le métal, au diamètre des chevilles
- Niveau à bulle, de préférence d’au moins 60 cm
- Mètre ruban et crayon
- Tournevis ou visseuse
- Détecteur de métaux et de câbles, facultatif
- Lunettes de protection et aspirateur
Côté quincaillerie
- Crémaillères simples ou doubles, de longueur adaptée à la hauteur de rangement
- Consoles compatibles avec le profil des crémaillères
- Tablettes, par exemple en panneau de 18 mm
- Vis et chevilles adaptées au mur
- Vis courtes pour fixer les tablettes sur les consoles
Le mode opératoire
Reconnaître le mur
Frappez du poing : un son creux et régulier annonce une cloison en plaque de plâtre. Percez ensuite un petit avant-trou discret. Une poussière blanche et un foret qui traverse vite confirment le plâtre ; une poussière rouge signale la brique ; une poussière grise et une forte résistance, le béton.
Choisir les chevilles
Dans le béton et la brique pleine, une cheville à expansion en nylon suffit. Dans la brique creuse, prenez une cheville pour matériaux creux, ou une cheville chimique avec tamis pour une forte charge. Dans une plaque de plâtre, visez le montant métallique quand il tombe au bon endroit, sinon une cheville métallique à expansion. Percez au diamètre exact de la cheville.
Tracer l’emplacement des rails
Marquez la hauteur du haut des crémaillères et leur position. Ne dépassez pas 60 cm entre deux rails. Pour une étagère longue ou très chargée, ajoutez une crémaillère intermédiaire : la tablette ne fléchira pas au milieu.
Fixer la première crémaillère par le haut
Percez le trou du haut, posez la cheville et vissez sans serrer. Laissez pendre le rail, contrôlez l’aplomb au niveau, puis marquez les autres trous, environ tous les 50 cm selon la charge et la solidité du mur. Retirez le rail, percez, puis serrez toutes les vis.
Fixer la seconde crémaillère
Placez les vis supérieures des deux rails à la même hauteur : posez le niveau sur une règle ou une tablette tenue entre les deux. Procédez comme pour le premier rail, vis du haut d’abord, aplomb ensuite.
Accrocher les consoles
Comptez les crans depuis le haut de chaque rail et engagez les consoles au même cran, crochets enfoncés à fond. Appuyez vers le bas pour vérifier que chaque console est bien verrouillée.
Poser et fixer les tablettes
Posez la tablette, contrôlez le niveau, puis vissez-la par-dessous à travers les trous des consoles, avec des vis plus courtes que son épaisseur. Une tablette fixée ne glisse pas et ne bascule pas si l’on tire un objet.
Crémaillère simple ou crémaillère double
Une crémaillère simple porte une seule rangée de fentes : une console par hauteur. Une crémaillère double en compte deux, côte à côte. Elle sert au milieu d’un long rangement : deux consoles s’y accrochent au même niveau, une pour chaque tablette voisine, ou à des hauteurs décalées.
Vérifiez la compatibilité avant de commencer : consoles et crémaillères doivent avoir le même profil et le même pas de fentes. Un modèle d’une gamme ne s’accroche pas forcément dans le rail d’une autre.
Quel écart entre les crémaillères
La règle courante des guides de pose est de ne pas dépasser 60 cm entre deux rails. L’épaisseur de la tablette dépend ensuite de cet écart et de la charge : un panneau de 18 mm convient aux usages courants. Pour des livres, de la vaisselle ou des outils, réduisez l’écart ou ajoutez un rail plutôt que d’épaissir la tablette au hasard.
Quel poids sur une étagère à crémaillère
La charge admissible se lit dans la notice du fabricant, pour la console comme pour le rail. Elle suppose un mur sain et une fixation correcte. Dans la pratique, le maillon faible est souvent la cheville dans un mur creux : une cloison en plaque de plâtre supporte moins qu’un voile de béton. Répartissez les objets lourds près des rails, pas au milieu de la tablette.
Ce qui peut passer dans le mur
Avant le premier trou, repérez ce qui se cache derrière le parement. Une prise, un interrupteur ou un point lumineux sont alimentés par une gaine qui monte ou descend jusqu’à eux ; un robinet ou un radiateur, par un tuyau. Évitez donc de percer dans leur prolongement. Un détecteur de métaux et de câbles aide à confirmer, sans remplacer cette prudence : il repère mal une gaine vide ou un tuyau en matière plastique. En cas de doute, décalez le rail de quelques centimètres : la crémaillère le permet, puisque la hauteur des tablettes se règle ensuite cran par cran.
Le mur décide des chevilles
| Mur | Fixation | À savoir |
|---|---|---|
| Béton, brique pleine | Cheville à expansion en nylon | Perçage à percussion, au diamètre de la cheville |
| Brique creuse, parpaing creux | Cheville pour matériaux creux, ou cheville chimique avec tamis | Modèle choisi selon la charge et sa notice |
| Plaque de plâtre | Vis dans le montant métallique, sinon cheville métallique à expansion | Jamais de cheville nylon simple |
La cheville chimique se pose ainsi : après perçage, on chasse toute la poussière, puis on injecte une résine à deux composants dans le trou. Le mélange durcit en quelques minutes. Nos fiches cheville pour placo et cheville pour béton détaillent chaque modèle.
Percer sans surprise
Commencez toujours par le trou du haut : le rail pend de lui-même et donne la verticale. Le niveau à bulle posé sur le rail confirme l’aplomb avant de marquer les autres trous. Dans un logement ancien, le guide de l’INRS sur l’amiante cite les plâtres, enduits et colles de carrelage parmi les matériaux qui peuvent en contenir dans les bâtiments dont le permis est antérieur au 1er juillet 1997. Avant de percer beaucoup, consultez le diagnostic du logement s’il existe. Si la crémaillère passe sur du carrelage, notre méthode pour percer du carrelage évite de fêler le carreau.
Avant de prendre l’outil
- Ne percez pas à l’aplomb des prises, des interrupteurs ou des robinets sans avoir vérifié le passage des gaines et des tuyaux.
- Portez des lunettes au perçage et aspirez la poussière de plâtre ou de brique au fur et à mesure.
- Dans un bâtiment dont le permis de construire date d’avant le 1er juillet 1997, plâtres, enduits et colles peuvent contenir de l’amiante : renseignez-vous sur le repérage avant de percer.
- Respectez la charge indiquée par le fabricant des crémaillères et des consoles, et celle des chevilles.
Là où ça coince souvent
- Poser les rails sans vérifier l’aplomb : les consoles ne sont plus alignées sur la hauteur.
- Accrocher les consoles à des crans différents d’un rail à l’autre.
- Mettre une cheville nylon dans une plaque de plâtre : elle tourne dans le vide et s’arrache.
- Espacer les rails de plus de 60 cm : la tablette fléchit.
- Serrer toutes les vis avant de contrôler l’aplomb du rail.
Les questions de l’atelier
Comment fixer une étagère sur une crémaillère ?
Accrochez les consoles au même cran sur chaque rail, posez la tablette, contrôlez le niveau et vissez-la par-dessous à travers les trous des consoles, avec des vis plus courtes que son épaisseur.
Quelle distance respecter entre les crémaillères d’une étagère ?
60 cm au plus entre deux rails, selon les guides de pose. Pour une étagère longue ou très chargée, ajoutez une crémaillère intermédiaire.
Quelle différence entre une crémaillère simple et une crémaillère double ?
La simple a une rangée de fentes et reçoit une console par hauteur. La double en a deux : elle porte deux consoles côte à côte, pour deux tablettes voisines ou des hauteurs décalées.
Quel poids peut porter une étagère à crémaillère ?
Celui qu’indique la notice des consoles et des rails, à condition que le mur et les chevilles suivent. Sur une cloison en plaque de plâtre, la cheville limite souvent la charge avant la console.
